玻璃瓶口服液；洗瓶、灭菌烘干、灌封生产线及技术资料：

玻璃瓶口服液生产线是我公司根据多年生产经验，应客户生产需求而开发研制的新一代产品。它具有省工省力、操作方便、调整简单、运行平稳、自动化程度高等特点，生产效率得到充分提高，是液体灌装生产客户理想的设备。

生产线由QCL立式洗瓶机、GMH-450H型高温灭菌隧道烘箱、KGF-Z型12头灌封机组成。

生产线生产流程：

首先瓶子由网带进瓶，在斜斗中注满水再滑入水池中。瓶子经过约1分钟的超声波清洗。

在水池中绞龙将瓶子分离并送至提升拨块处，变节距绞龙按曲线设计，使瓶子能平稳地自绞龙送入提升拨块中。

提升拨块将瓶子自水中平稳地提升并送至大转鼓的机械手上。

带有夹头的机械手将瓶子夹住并翻转180^。，使瓶口朝下，以便进入下面的冲洗工位。再经过粗洗、精洗、喷气除杂等步骤后，机械手将瓶子翻正，并送至出瓶拨块(拨轮)上，出瓶拨块(拨轮)将瓶子推出，通过网带将瓶子送入烘箱网带中，瓶子在烘箱中经过预热、灭菌、冷却后完成灭菌烘干。（烘箱进出口两端均有光电控制瓶子的多少来控制洗瓶机速度、烘箱速度，这样可提高生产线协调一致）。然后再进入灌封机网带，送瓶可靠；十二头局部跟踪灌装，采用伺服电机带动活塞泵来完成灌装动作，并且能在触摸屏上进行计量调节。上盖通过电磁振荡送盖，上盖率高，十二头行星轧盖，调节方便，性能稳定。该机灌装封口合二为一，设计先进，结构紧凑。

QCL立式洗瓶机

1）简介

本机为立式转鼓结构，采用网带进瓶，绞龙分瓶，机械手夹瓶，翻转并连续旋转，洗瓶喷管作往复摆动、跟踪运动。 动作准确可靠，生产效率高。

机器上所有接触清洗液、气的部件都采用304不锈钢及无毒、耐腐蚀材料制造。全部工作区用白色透明有机玻璃罩封闭，防止了外界环境的污染，符合GMP规范要求。

采用超声波清洗技术，利用超声波空化作用所产生的机械摩擦力，清除用一般洗瓶工艺难以清除的瓶内、外粘附较牢固的物质.采用内浸式超声波换能器，噪声低。同时被洗容器直接从换能器上通过，超声波幅射强，功率损失少，清洗效果好。

采用水、气压力交替喷射清洗，容器处于倒置状态,喷管直接插于容器内部，这样能充分发挥清洗液及压缩空气的冲刷作用，有效地将容器内的异物及残留水排出,同时各喷针完成各自的冲洗工序,不存在交叉使用。各种清洗液由喷针直接冲入容器内部，无压力损失。

机器上配备有新鲜水、压缩空气、循环水三套过滤系统,滤筒采用目前国内外较流行的褶裙滤芯，过滤精度分别为0.45um、0.2um。新鲜水补充到水箱内作循环水使用，不断更新循环水，多余水由溢流口自行排出。

采用电磁阀控制冲新鲜水和压缩空气的通断时间，可节省用水、用气。水和水温自动控制，温度恒定。装有液位控制开关，避免机器在无水状态下工作。

水气压力可通过手动阀门进行调节，并有压力表显示其压力值。循环水装有压力控制开关，以保证其在正常压力下工作。

该机既能单机使用，又能与杀菌干燥机、分装封口机等组成全自动生产线，并具有完善的自动保护功能，能确保产品的质量。

该设备结构紧凑，占地面积小。采用了先进的PC控制电路及先进的控制元件，体现了当今现代化的控制技术，实现了机电一体化。

2）主要技术参数

产　　量：200-250瓶/分

适用瓶子：10ml玻璃瓶

电功率：5kw

耗水量：0.8m3／h，0.2MPa，注射用水(纯净水)

耗气量：60m3／h，0.3MPa， 除油、除水、净化处理

负载运转噪声： ≤82dB(A)

外形尺寸： 2300×1950×1300(mm)

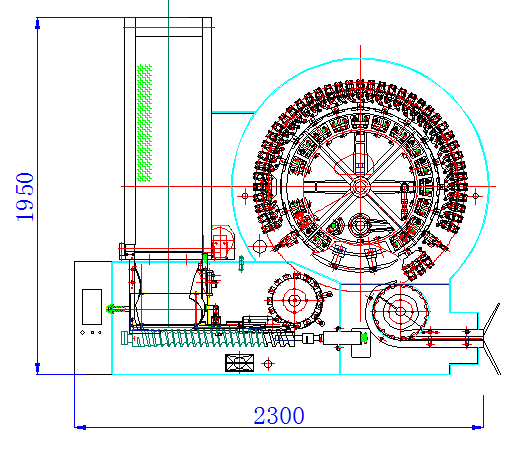

3）设备平面示意图及效果图

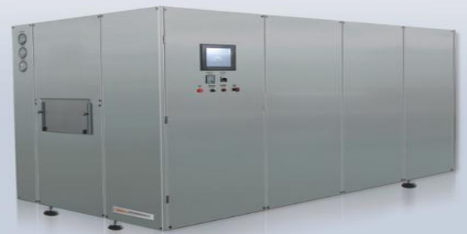

GMH-450H型高温灭菌隧道烘箱

1）简介

本机适用各类玻璃瓶的干燥、灭菌，采用不锈钢网带传送，网速无级可调；选用远红外线石英管加热，升温快，效率高，温度均匀；温度由温控仪显示并自行设定控制；冷却区配有100级垂直层流洁净装置，符合GMP规范。

2）主要技术参数：

生产能力：200-250瓶/分

适用规格：10ml玻璃瓶

加热方式：远红外线石英管加热

温度调节范围：50～350℃

有效灭菌时间：在高温区≥ 15分钟

排风量：5000～7500m³/h

风压：180～320Pa(排风机用户自配)

电源：380V 50Hz 三相四线制

功率：≤30Kw

外形尺寸：4500×1100×2000

3) 设备平面示意图及效果图

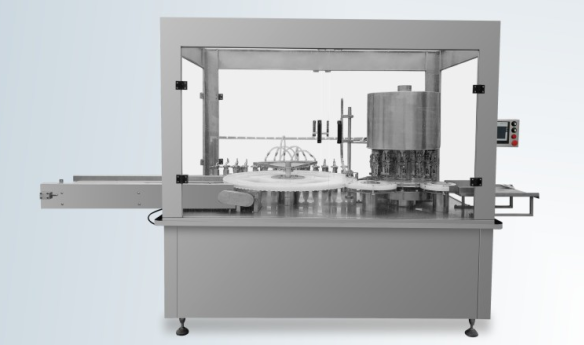

KGF-12型高速液体灌封机

1）简介

本机采用触摸屏控制、变频调速、PLC调控，是口服液生产线中的灌装、封口主机。主要用于对10ml玻璃瓶的灌装、上盖、封口。采用网带进瓶，送瓶迅速可靠；十二头局部跟踪灌装，不锈钢计量泵通过伺服电机控制，可在触摸屏中调节计量。本设备运行平稳，灌装不滴漏、不易产生泡沫。电磁振荡送盖，上盖率高，十二头行星轧盖，调节方便，性能稳定。该机灌装封口合二为一，设计先进，结构紧凑。

2）主要技术参数

产　　量：200-250瓶/分

适用瓶子：10ml玻璃瓶

装量精度：±1%

封 口 率：≥99%

电 源：380V　50Hz　三相四线制

功 率：3Kw

外形尺寸：2300×1300×1800

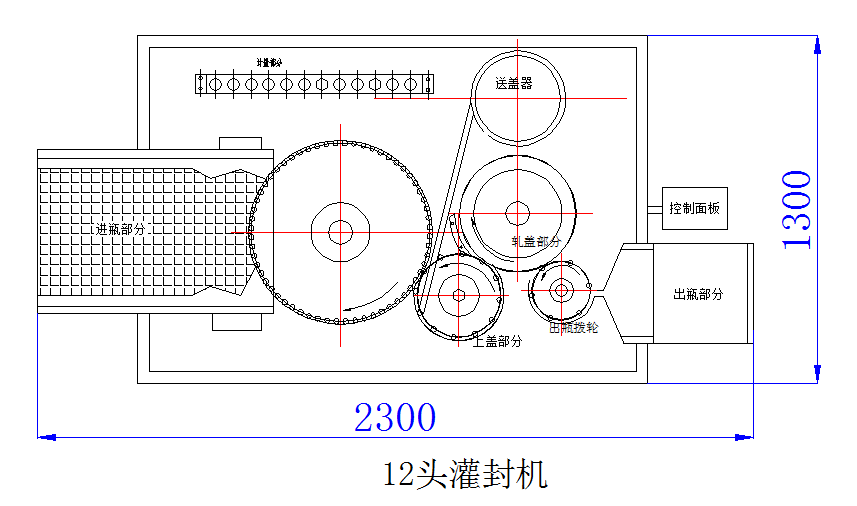

3）设备平面示意图：
